VPH光譜儀在生物醫學內窺鏡領域的應用

技術介紹：

內窺鏡技術在醫學前期診斷領域已經有著很廣泛的應用。隨著內窺鏡技術的發展，從用白光對人體內部部位的肉眼觀測，已經發展到利用光與生物組織的相互作用，通過各種光學檢測方法（如反射，吸收，熒光，散射等）進行分析，從而起到早期診斷，預防疾病的作用。

拉曼光譜分析是應用較廣泛的一種光學檢測方法。其工作特點是：1，無需樣品制備；2，適合測量含水量較大的活體組織；3，可以實現與生物組織的無接觸檢測。因此與內窺鏡診斷裝置結合后，受到越來越廣泛的關注和應用。

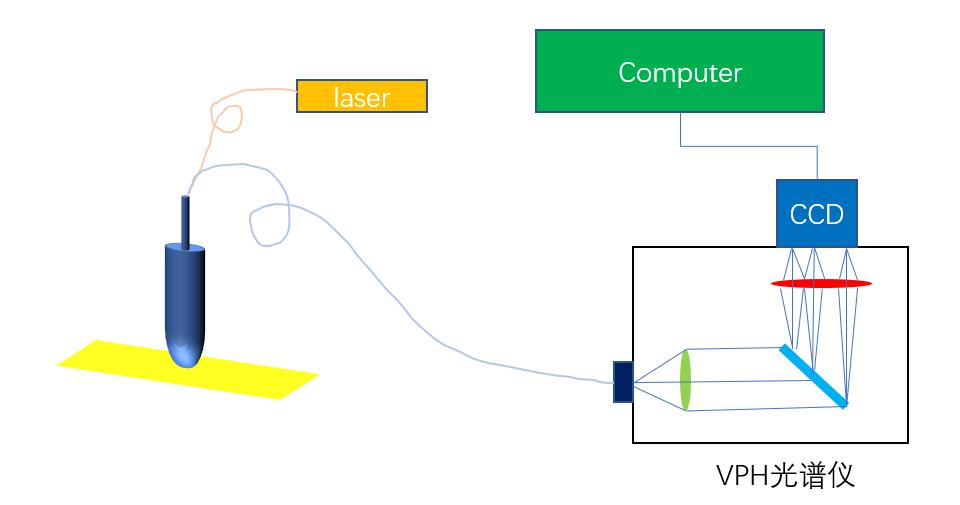

基于拉曼技術的內窺鏡測試系統主要包含有如下幾個部分：

激發光源。一般針對生物組織拉曼散射的激發光使用低功率的近紅外波段光源。相較于532nm或是紫外光源，有著更好的穿透性能，同時其對生物組織的損傷也較小，并且產生的自發熒光也比較小。目前常用的激發光波段為785nm或是830nm。
內窺鏡探頭部件。它的主要功能是利用光纖將激發光引入，在出口端面激發生物組織產生拉曼信號，同時再由端面接收信號返回光學檢測系統。因此內窺鏡的光纖探頭裝置有著很高要求，需要在收集信號效率，數值孔徑等方面有著很高的要求！

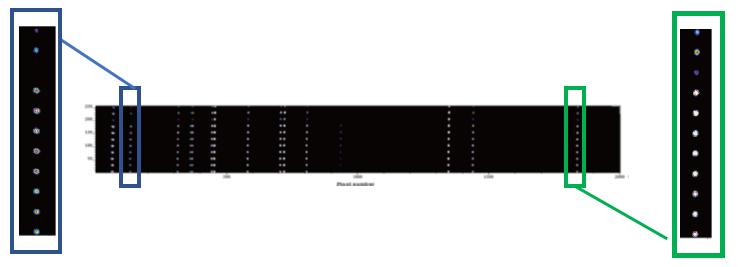

光譜分析系統。生物組織經由內窺鏡系統激發并收集信號后，經光纖進入光譜分析系統。因?yàn)樾枰獙?shí)時對信號進行監測監控，光譜分析系統一般采用基于光柵和CCD（光電耦合器件）的光譜采集系統?；贑T結構和VPH（Volume Phase Holographic）結構的光譜儀是兩種常見光譜測量系統。

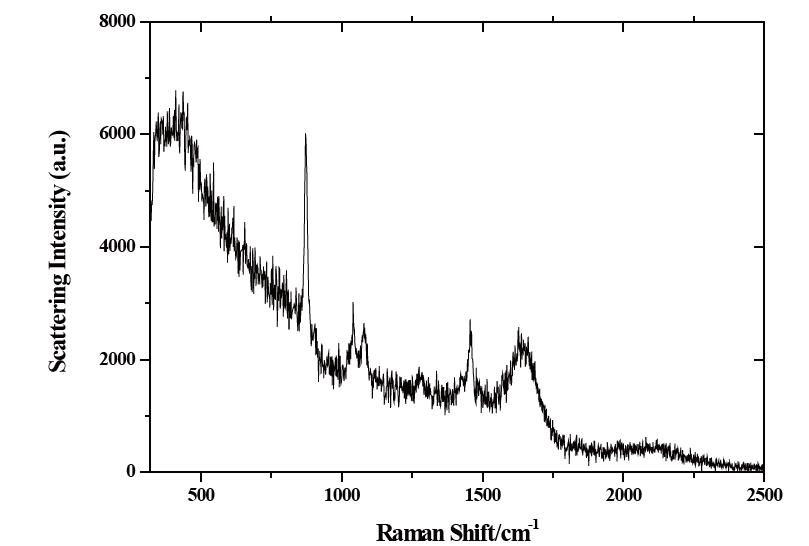

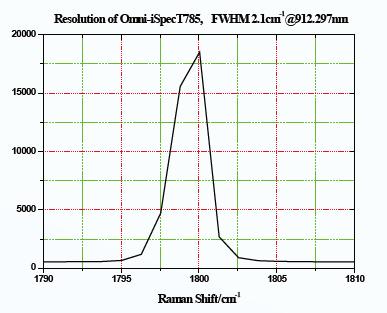

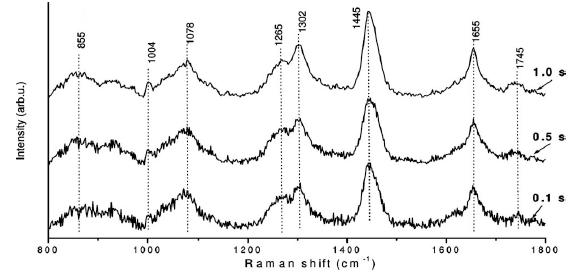

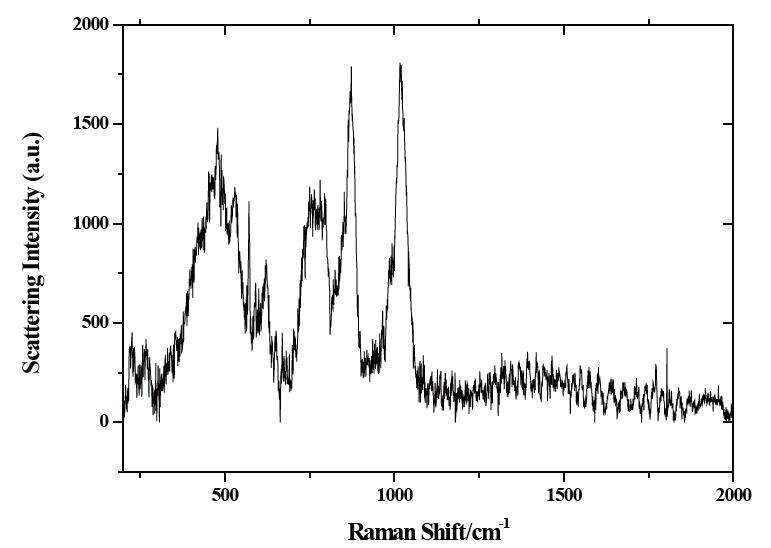

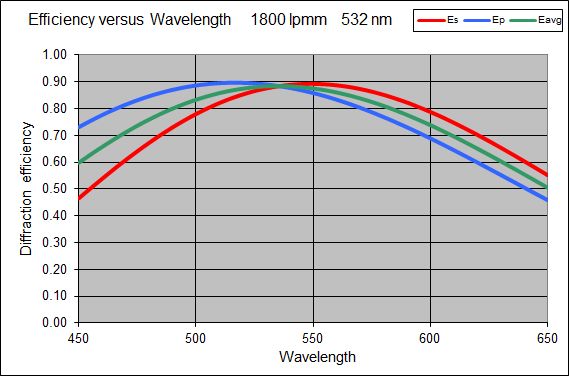

隨著VPH光柵的進一步優化和改進，VPH光柵越來越受到關注。其優越性主要體現在相較前者，其通光量更大，即接收信號的能力越大。生物組織的拉曼信號一般都較弱，這樣高通光量VPH譜儀在同樣的光學探測器的情況下可以有更好的信噪比。另外探測器一般使用硅基的CCD，根據在使用785nm或是830nm激光的情況下，可以輕松測量生物組織的拉曼信號，不僅是指紋區范圍（Fingerprint）(200-2000cm-1),對與高波數范圍（High Wavenumber）區域（2600-3500cm-1）也能輕松應對。
