SF05系列接桿支架壓塊產品規(guī)格詳情頁
產品說明

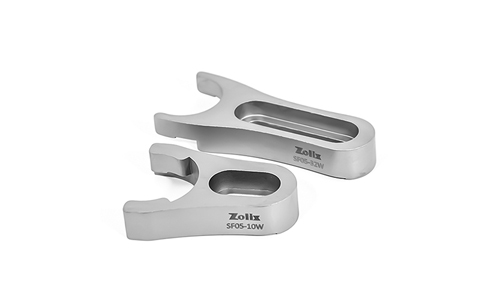

ZOLIX提供的12.7mm接桿支架壓塊包含了腰型沉頭孔長度10mm、32mm、45mm三種產品規(guī)格，為靈活定位安裝光學接桿組件提供更多選擇。該系列接桿支架壓塊采用粉末冶金成型工藝制造，實心結構的內部致密，在安裝接桿支架的場景下，形成三點式接觸提高產品穩(wěn)定性，同時給帶底座光學接桿和接桿支架提供足夠的夾持力（特別注意，在光學平臺上過度鎖緊壓塊可能導致平臺臺面變形，從而導致光機組件失準）。該系列產品可與12.7mm接桿支架，25mm帶底座光學接桿及25mm調高光學接桿配套使用，并且提供了5件套裝的產品選擇。
選型表
| 型號 | SF05-10W | SF05-10W-P5 | SF05-32W | SF05-32W-P5 | SF05-45W | SF05-45W-P5 |
|---|---|---|---|---|---|---|
| 材質 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 |
| 夾持直徑 | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm |
| 腰型沉頭孔規(guī)格 | 10mm | 10mm | 32mm | 32mm | 45mm | 45mm |
| 附送配件 | M6內六角圓柱頭螺釘、Ø6mm平墊 | M6內六角圓柱頭螺釘、Ø6mm平墊 | M6內六角圓柱頭螺釘、Ø6mm平墊 | M6內六角圓柱頭螺釘、Ø6mm平墊 | M6內六角圓柱頭螺釘、Ø6mm平墊 | M6內六角圓柱頭螺釘、Ø6mm平墊 |
| 成型工藝 | 粉末冶金 | 粉末冶金 | 粉末冶金 | 粉末冶金 | 粉末冶金 | 粉末冶金 |
| 單包產品數量 | 1件 | 5件 | 1件 | 5件 | 1件 | 5件 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| SF05-10W |  |
 |
| SF05-10W-P5 | |
|
| SF05-32W | |
|
| SF05-32W-P5 | |
|
| SF05-45W | |
|
| SF05-45W-P5 | |
|
