半導體制造的納米級守護者：主動隔振平臺技術

環境振動如何影響芯片良率及系統性解決方案

半導體制造行業對于振動有著極致要求，隨著芯片制程進入3nm時代，環境振動控制已成為決定工藝成敗的核心因素

1.工藝精度的物理極限

光刻精度需求：EUV光刻機需在硅片上繪制5nm線寬（相當于頭發絲的萬分之一），要求平臺振動位移<1nm RMS。

國際標準等級：SEMIS2/S8規定關鍵區域需滿足VC-E級振動標準（1-80Hz頻段振動速度<3μm/s）。

表一 工藝環節振動要求

注：數據來源2023年SEMI國際標準修訂案

二、振動對半導體制造的致命影響

2.1工藝失效

由于廠區環境影響，地面以及其他振動源干擾將會從物理層面直接影響設備精度，導致以下后果

光刻畸變：1Hz/10nm振動導致EUV激光干涉條紋偏移，引發線寬波動超±15%

套刻偏差：3Hz振動使12英寸晶圓產生0.5μrad傾斜，造成層間對準誤差≥3nm，

薄膜缺陷：CVD工藝中5Hz振動引起氣流擾動，導致薄膜厚度不均性超±8%

2.2 經濟損失

除了物理影響外，*直接的影響就是良率下降帶來的經濟損失。

某5nm晶圓廠實測數據：當2-5Hz振動超標3dB時、良率下降1.8%、損失晶圓1200片、年經濟損失超$25M

三、系統性振動解決方案

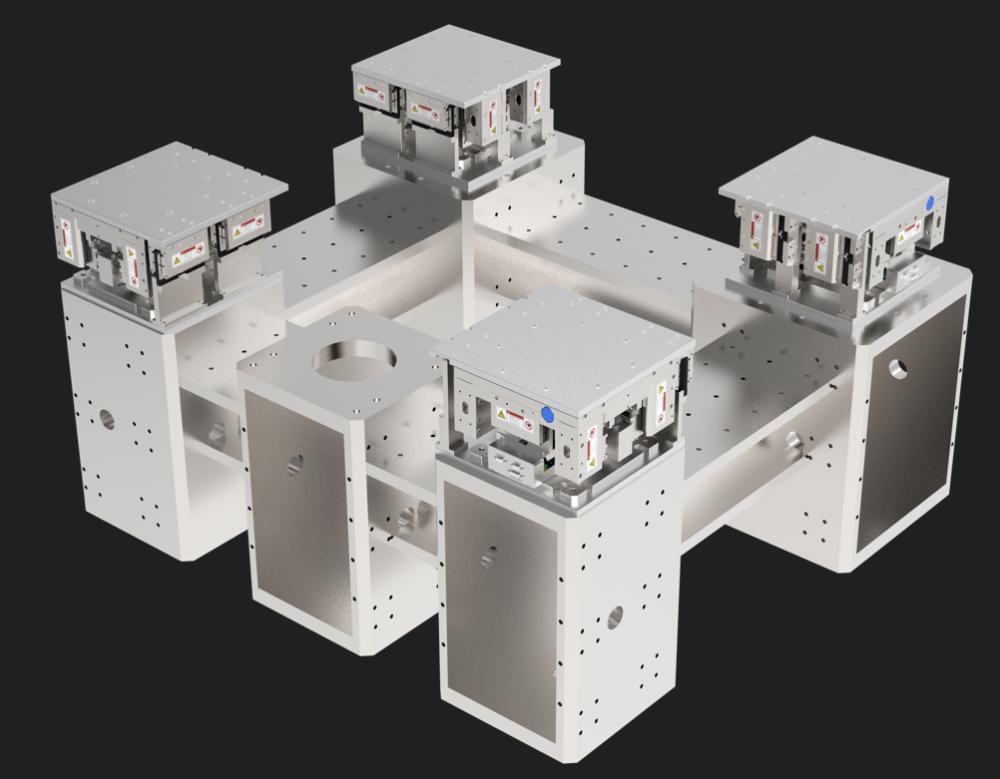

核心配置：主動隔振器.

不同于傳動被動隔振、主動隔振因其能主動抵消振動，覆蓋寬頻場景，正逐漸在半導體領域被廣泛應用

表2 主動隔振系統參數示例

3.2創新技術應用案例

某3nm晶圓廠EUV光刻區受到外部環境影響，導致精度與良率不達標。經過實際測試發現，該廠區在1.6Hz頻率有50nm振動，嚴重影響設備正常運行

解決方案：

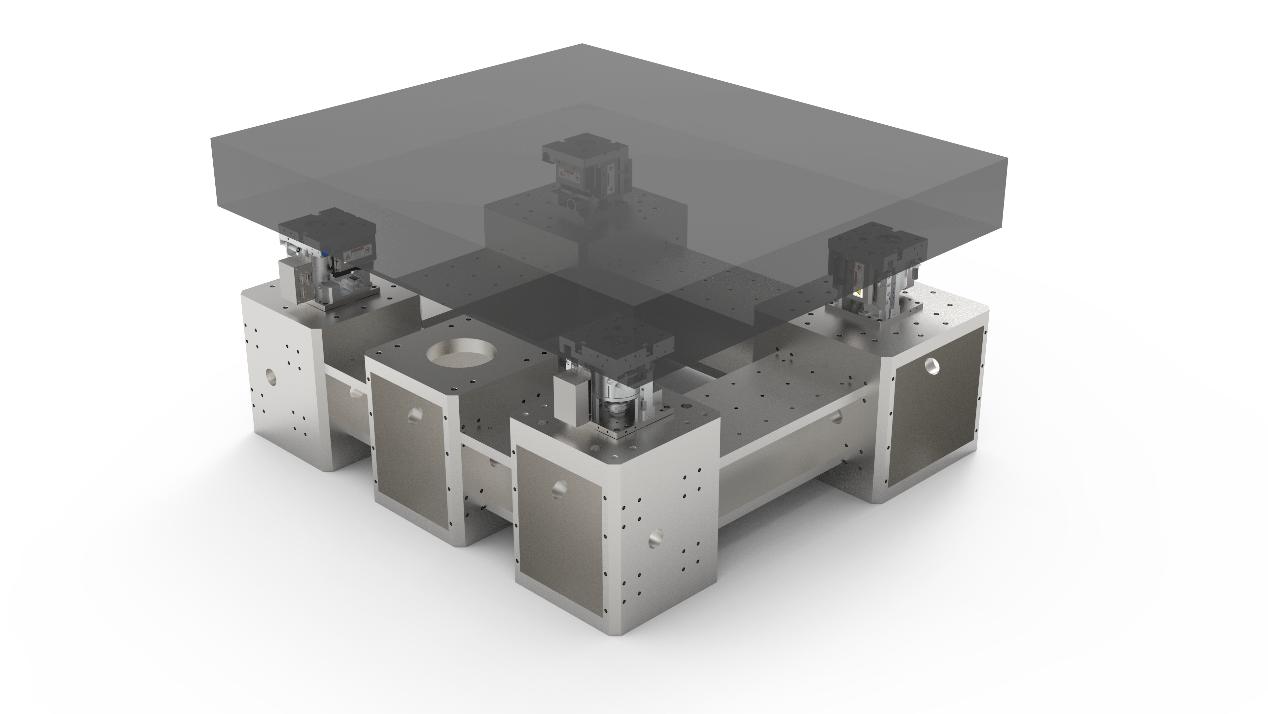

安裝主動隔振平臺（帶寬0.5-100Hz）

成效：套刻精度從3.2nm提升至1.5nm、良率提高2.8%、ROI周期<14個月

通過系統性振動控制方案，先進晶圓廠可將環境振動影響降低2-3個數量級，為摩爾定律的持續演進提供基礎保障。隨著芯片結構進入原子尺度，振動控制能力正成為衡量半導體制造競爭力的關鍵指標。

四、主動隔振技術帶來的行業級提升

表3

隨著主動隔振器在半導體行業的廣泛應用，不同廠商的行業競爭力正在重構。根據2024年行業調研顯示：配備先進隔振的晶圓廠、新產品導入周期縮短30%、客戶芯片驗收良率提升2.1%。領先企業在采用主動隔振系統后，產品精度、良率、產能有了進一步提升，且逐漸拉大了與跟隨企業的差距。

表4

主動隔振技術正在引發半導體制造的深層變革：

1. 精度革命：支撐制程向1nm及亞納米時代邁進

2. 成本重構：將振動相關損失從總成本8%壓縮至2%以內

3. 區位解放：顛覆“低振動區建廠”的傳統范式

4. 智能底座：成為工業4.0時代晶圓廠的核心數字資產

隨著頭部企業新建產線配置主動隔振系統，該技術已從“可選配置”升級為“先進制程準入許可證”。在摩爾定律逼近物理極限的當下，納米級振動控制能力正成為衡量半導體企業核心競爭力的新標尺。
