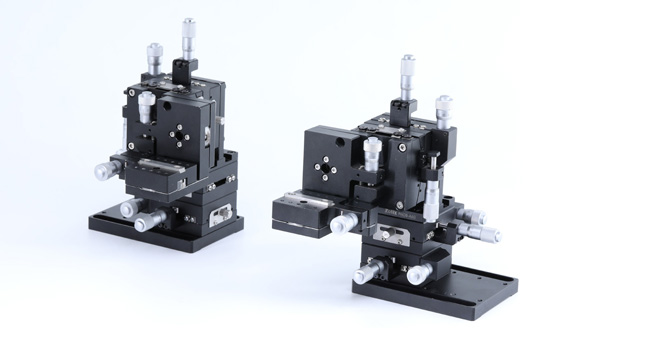

UFP系列

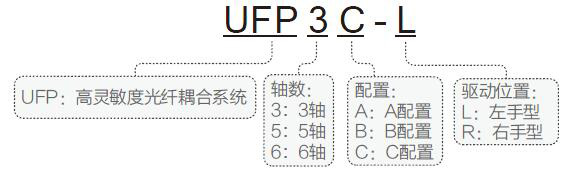

型號 |
UFP3C-L |
UFP3C-R |
UFP5C |
UFP5C-R |
UFP6C-L |
UFP6C-R |
||
行程 (靈敏度) |
X |
粗調:±6.5mm;精調:±0.3mm;(粗調:≤10μm;精調:≤0.5μm) |
||||||
Y |
粗調:±6.5mm;精調:±0.3mm;(粗調:≤10μm;精調:≤0.5μm) |
|||||||
Z |
粗調:±6.5mm;精調:±0.3mm;(粗調:≤10μm;精調:≤0.5μm) |
|||||||
θx |
- |
- |
±3°(≤25.2″) |
|||||
θy |
- |
- |
±3°(≤23.4″) |
|||||
θz |
- |
- |
- |
- |
±4°(≤34″) |
|||
導向機構 |
交叉滾柱導軌 |
交叉滾柱導軌+交叉滾柱軸環 |
||||||
驅動方式 |
分厘卡 |
|||||||
主體材料及表面處理 |
鋁合金,黑色陽極氧化處理 |
|||||||
自重(Kg) |
1.74 |
2.37 |
2.7 |
|||||
負載(Kg) |
1.5 |
1 |
0.5 |
|
