DSi系列硅光電探測器——室溫型探測器，使用范圍：200-1100nm
兩種型號的探測器室的外觀相同，其中：

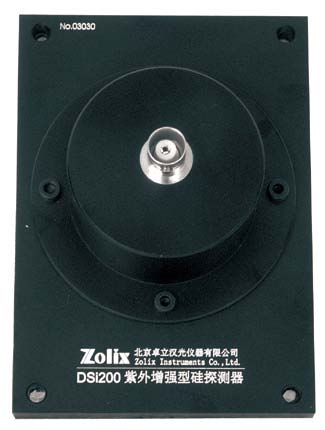

● DSi200型內裝進口紫敏硅光電探測器

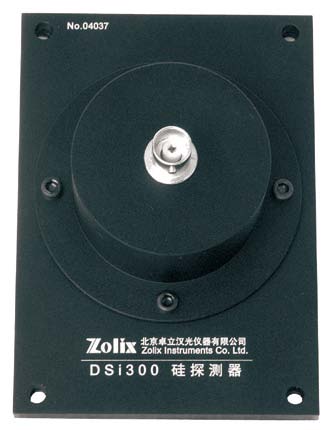

● DSi300型內裝進口藍光增強型硅光電探測器
● 推薦配合I-V放大器（型號：ZAMP）使用

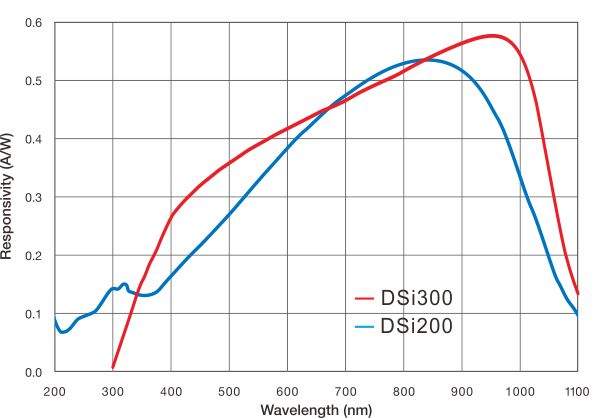

兩種型號硅光電探測器的光譜響應度曲線圖
| 技術指標＼型號名稱 |
DSi200 紫敏硅探測器 |
DSi300 藍光增強型硅探測器 |
| |
進口紫外增強型 |
進口藍光增強型 |
| 有效接收面積(mm2) |
100(Φ11.28) |
100(Φ11.28) |
| 波長使用范圍 |
200-1100 |
350-1100 |
| 峰值波長，典型值 |
820nm |
970nm |
| 峰值波長響應度(A/W) |
0.52 |
0.60(>0.55) |
| 典型波長的響應度(A/W) |
0.14(>0.09)@254nm |
0.20(>0.15)@410nm |
| 響應時間(μs) |
5.9 |
2 |
| 工作溫度范圍(℃) |
-10～+60 |
-10～+60 |
| 儲存溫度范圍(℃) |
-20～+70 |
-20～+70 |
| 分流電阻RSH(MΩ) |
10(>5) |
(>10) |
| 等效噪聲功率NEP(W/√Hz) |
4.5×10-13 |
2.0×10-13 |
| *大操作電流(mA@0V bias) |
0.1 |
10.0 |
| 結電容(pf@0V bias) |
4500 |
8800 |
| 信號輸出模式 |
電流 |
電流 |
| 輸出信號極性 |
正（P） |
正（P） |
硅光電探測器使用建議：
■ DSi200/DSi300均為電流輸出模式的光電探測器，在接入示波器、鎖相放大器等要求電壓輸入的信號處理器前，建議采用I-V跨導放大器做為前級放大并轉換為電壓信號，標明可輸入電流信號的信號處理器可直接接入信號，但仍建議增加前置放大器以提高探測靈敏度；
■ DSi200/DSi300配合DCS300PA數據采集系統使用時，由于DCS300PA雙通道已集成信號放大器，故可不再需要另行選配前置放大器。
