NMV系列

NMV系列上方調節調整架

NMV 系列上方調節二維光學調整架，是卓立漢光“N 系列”新型調整架中的一個系列產品。該系列產品主體材料采用優質鋁合金，表面黑色陽極氧化處理，外觀簡潔、美觀、大方。匹配了0.2mm 螺距的超細牙螺紋副，進一步提高了產品的靈敏度。

產品咨詢

資料下載

資料與圖紙

產品概述

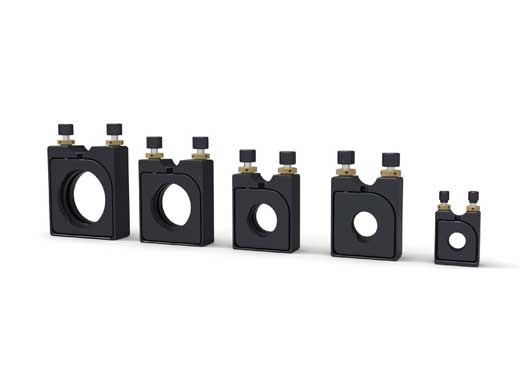

NMV 系列上方調節二維光學調整架，是卓立漢光“N 系列”新型調整架中的一個系列產品。該系列產品主體材料采用優質鋁合金，表面黑色陽極氧化處理，外觀簡潔、美觀、大方。匹配了0.2mm 螺距的超細牙螺紋副，進一步提高了產品的靈敏度。由于調節手輪改制上方調節，大大降低了調整架的整體厚度，節省空間，且不用擔心調整時對光路的遮擋和影響。該系列產品種類豐富，覆蓋了從φ12.7~φ50.8 的多個尺寸，適合于調整空間較為狹窄的應用場合。

NMV系列上方調節調整架特點：
• 優質材料：主體采用優質鋁合金，表面黑色陽極氧化處理
• 先進結構：
①調節手輪置于上方，大大降低了調整架的整體厚度，節省空間，且不用擔心調整時對光路的遮擋和影響
②極大優化了產品厚度，更適用于狹窄環境
③詳細計算驗證了3拉簧的拉力分配，使拉力分布更加均勻，結構更加穩定
• 高靈敏度：采用2個0.2mm螺距的超細牙螺紋副進行二維調節，具有更高的靈敏度
• 通用性強：通用安裝孔，M4、M6螺絲均可安裝。

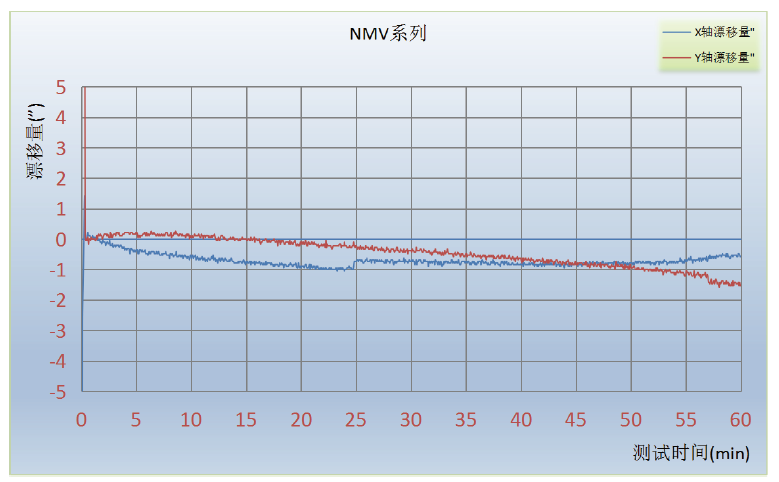

NMV系列穩定性測試曲線

NMV系列上方調節調整架選型表：

型號	NMV12.7	NMV20	NMV25.4	NMV38.1	NMV50.8
裝卡直徑	φ12.5/φ12.7	φ20	φ25/φ25.4	φ38.1	φ50/φ50.8
裝卡厚度	2~5	3~6
調整角度(°)	±3
通光孔徑	φ11.5	φ19	φ23.5	φ36.5	φ47
中心高度	17	25	25	32	35
總體厚度	13	20	20	20	22
螺紋副旋轉一周調整角度(°)	俯仰：≈0.55 偏擺：≈0.57	俯仰：≈0.35 偏擺：≈0.34	俯仰：≈0.35 偏擺：≈0.34	俯仰：0.31 偏擺：0.26	俯仰：≈0.28 偏擺：≈0.22
主體材質及表面處理	鋁合金，黑色陽極氧化處理
拉簧數量	3
是否帶鎖緊	是
安裝孔	M4	M6，2個M4
自重	40	160	150	180	220

型號	PDF圖紙	3D圖紙
NMV12.7
NMV20
NMV25.4
NMV38.1
NMV50.8
