OMLH-Z 系列調整架說明:
OMLH-Z 系列調整架特別適合夾持柱面透鏡或其它方形鏡片,采用新型四拉簧設計,并且可進行俯仰、偏擺二維調整。一邊由雙不銹鋼立柱導向,另一邊為開口式,夾持范圍更寬。上下部分均有聚四氟乙烯墊片,有效防止鏡片損傷。二維調整采用M6×0.25 細牙螺紋副,靈敏度好。
OMLH-Z系列柱面透鏡調整架選型表:
型號 |
OMLH-Z |
OMLH-Z10 |
裝卡高度 |
≤54 |
≤65 |
裝卡厚度 |
1~6 |
1~10 |
調整角度(°) |
±3 |
螺紋副旋轉一周調整角度(°) |
≈0.28 |
主體材質及表面處理 |
鋁合金,黑色陽極氧化處理 |
固定板厚度 |
17 |
拉簧數量 |
4 |
安裝孔 |
M6,沉孔φ8 |
自重 |
175 |
216 |

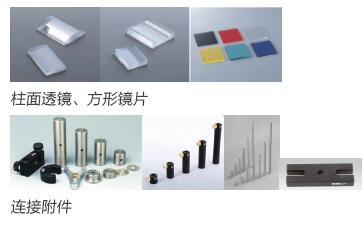

OMLH-Z系列柱面透鏡調整架關聯產品:
